Häfele Verbindergehäuse Minifix 15 Zinkdruckguss ohne Abdeckrand ab Holzdicke 13 mm

Häfele Verbindergehäuse Minifix 15 Zinkdruckguss ohne Abdeckrand

Produktdetails:

• Häfele Markenqualität
• hochwertiges Verbindergehäuse ohne Abdeckrand
• robustes und langlebiges Gehäuse für Korpusverbindungen bei Möbel und Schränke
• für Gehäuse-Durchmesser: Ø 15 mm
• Bolzenbohrung: Durchmesser Ø 8 mm
• Bohrmaß B: Abstand von Minifix Gehäusemitte bis Vorderkante Platte (24 oder 34 mm), abhängig vom gewählten Verbindungsbolzen
• Material: Zinkdruckguss
• Oberfläche: blank

Durchmesser

• Verbindergehäuse 15 mm

Minifix 15/12

• für Holzdicke ab 12 mm
• Bohrtiefe D 9,5+0,2 mm
• Maß A 6 mm
• Kreuzschlitz PZ2 oder Flachklinge

Minifix 15/13

• für Holzdicke ab 13 mm
• Bohrtiefe D 11,0+0,5 mm
• Maß A 6,5 mm
• Kreuzschlitz PZ2 oder Flachklinge

Minifix 15/15

• für Holzdicke ab 15 mm
• Bohrtiefe D 12,0+0,5 mm
• Maß A 7,5 mm
• Kreuzschlitz PZ2, Flachklinge oder Innensechskant SW4

Minifix 15/16

• für Holzdicke ab 16 mm
• Bohrtiefe D 12,5+0,5 mm
• Maß A 8 mm
• Kreuzschlitz PZ2, Flachklinge oder Innensechskant SW4

Minifix 15/18

• für Holzdicke ab 18 mm
• Bohrtiefe D 13,5+0,5 mm
• Maß A 9,0 mm
• Kreuzschlitz PZ2, Flachklinge oder Innensechskant SW4

Minifix 15/19

• für Holzdicke ab 19 mm
• Bohrtiefe D 14,0+0,5 mm
• Maß A 9,5 mm
• Kreuzschlitz PZ2, Flachklinge oder Innensechskant SW4

Minifix 15/23

• für Holzdicke ab 23 mm
• Bohrtiefe D 16,5+0,5 mm
• Maß A 11,5 mm
• Kreuzschlitz PZ2, PZ3, Flachklinge oder Innensechskant SW4

Minifix 15/26

• für Holzdicke ab 26 mm
• Bohrtiefe D 18,0+0,5 mm
• Maß A 13 mm
• Kreuzschlitz PZ2, PZ3, Flachklinge oder Innensechskant SW4

Minifix 15/29

• für Holzdicke ab 29 mm
• Bohrtiefe D 19,5+0,5 mm
• Maß A 14,5 mm
• Kreuzschlitz PZ2, PZ3, Flachklinge oder Innensechskant SW4

Bolzenbohrung

• Durchmesser 7 mm

Hinweis:

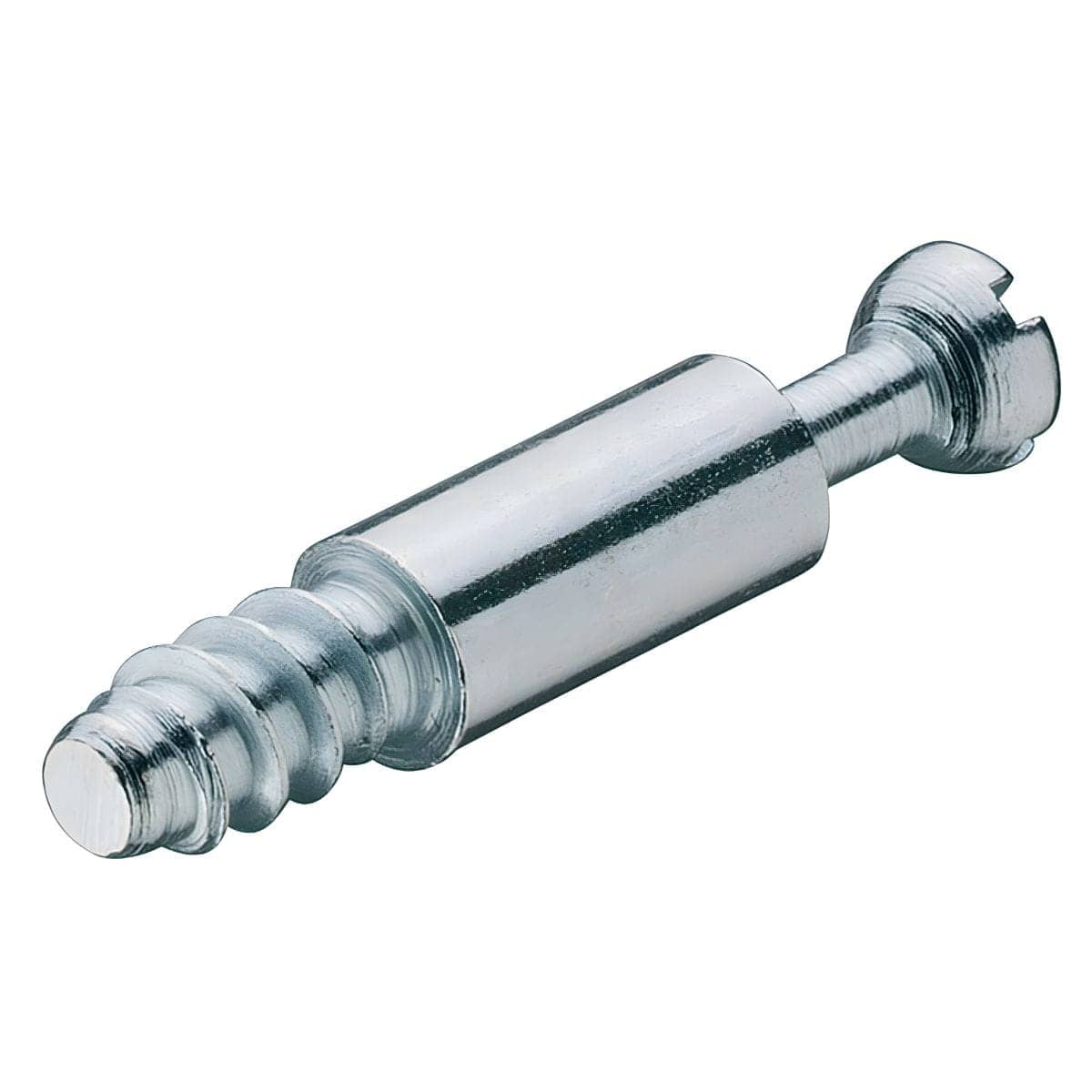

• Verbindungsbolzen bitte separat bestellen

Mengeneinheit:

•  per 1 Stück Gehäuse Minifix
